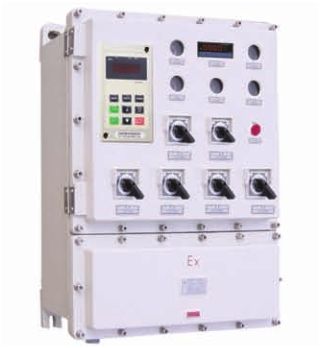

一、XDK-KP系列防爆控制箱（变频调速）（IIB,e+IIB,DIP）：
二、防爆控制箱主要技术指标：
|
执行标准 |
GB3836.1,GB3836.2,GB3836.3,GB12476.1、IEC60079-0,IEC60079-1,IEC60079-7,IEC61241-1 |
|
危险环境 |
1区,2区,20区,21区,22区 |
|
适用环境 |
户内，户外 |
|
壳体材质 |
铸铝合金或钢板焊接 |
|
外露紧固件 |
高质量不锈钢 |
|
内部配置 |
变频器，交流接触器，电流表，电压表，断路器，转换开关，信号灯，按钮等 |
|
额定电压 |
380V, 50HZ |
|
额定电流 |
14.7,28.4,41.6,68.9,83.8,102.7,141.8A |
|
电机负载 |
≤7.5，≤15，≤22，≤37，≤45，≤55，≤75KW |
|
视在功率 |
12.2,23.2,33.2,52,61.9,76.3,105.3KVA |
|
防爆标志 |
Exd IIBT6 Gb, ExedIIBT6 Gb, DIPA20TA,T6 |
|
防护等级 |
IP54,IP65 |
|
防腐等级 |
WF1,WF2 |
|
进线口螺纹 |
G1”-G2” |
|
电缆外径 |
φ 12mm-φ35mm |
|
布线方式 |
电缆或钢管均可 |
备注：由于该产品涉及到技术要求及数据比较复杂，不能一一都列出来，此表数据仅供参考，
具体订货时按用户要求制造。
三、产品特点:
1、该产品可通过改变其输出频率来调节普通三相异步电动机的转速，以达到生产工艺 的要求，或实现节电的目的，
节电率可达30%-60%可作为电动机软启动控制器，也可通过传感器、变送器等控制电路组成闭环调速系。
3、安装操作简单，启动平稳，无冲击电流(软启动)。电源容量降低，功率因数恒定 cosφ≈1)。
4、具备故障显示功能。
5、具有过电流、过电压、欠电压，短路、断相、瞬时停电等保护。
6、可数字或指针显示频率、转速以及负载率或电流等。
7、可手动调节频率，可设定转速按时间变化的工艺曲线，也可由DCS系统给出信号来控制频率。
8、防爆控制箱可按用户工艺要求设计工作原理，选择变频器及配置操作方法。
